Cómo crear un plano sólido y operaciones booleanas en Mastercam

1) Conceptos clave: del 2D al sólido (y por qué te conviene)

Mastercam puede generar trayectorias directamente desde wireframe 2D, pero modelar un sólido aporta ventajas: control preciso de caras, operación más robusta ante cambios, stock models fiables y selección rápida para 3D/5X. El flujo habitual es:

1. Preparar sistema de planos (WCS/Cplane/Tplane) y niveles.
2. Importar o dibujar el perfil 2D limpio (sin huecos/solapes).
3. Crear el sólido base (extrude/revolve/loft/sweep).
4. Añadir o quitar material con booleanas (Unión, Sustracción, Intersección).
5. Aplicar fillets/draft/shell, y verificar el modelo.

Una vez tengas el sólido, podrás encadenar estrategias 3D (OptiRough, Scallop, Hybrid) apoyándote en caras y límites, reduciendo tiempo de programación y errores.

2) Preparación: WCS, Cplane, Tplane y niveles

• WCS (cero pieza): define tu origen de trabajo. Nómbralo (p. ej., WCS_Pieza_Sup).
• Cplane (Construction Plane): plano donde dibujarás el perfil 2D (habitual: Superior).
• Tplane (Tool Plane): orientación de la herramienta. En 3 ejes suele coincidir con Cplane.
• Niveles: separa Perfil_2D, Sólidos, Auxiliares y Trayectorias para trabajar ordenado.

Truco: si después postprocesas a Heidenhain, la claridad de planos te ayuda a organizar operaciones por planos 1/2/3 y evitar arcos imposibles.

3) Curado del perfil 2D: lo que evita el 80% de fallos

Antes de crear el sólido, asegúrate de que el perfil 2D sea “hermético” y suave:

• Eliminar duplicados y gaps (unir/extender, tolerancia 0.01–0.02 mm).
• Arreglar splines rotas o convertir a arcos/fillets cuando sea posible.
• Cerrar contornos internos (islotes) si vas a hacer vaciados.

Una geometría limpia garantiza extrusiones y operaciones booleanas sin errores de topología.

4) Crear el sólido base: extrusión, revolución, barrido y loft

4.1 Extrusión (Extrude)

Convierte un perfil plano en un volumen de altura constante. Ideal para prismáticas con cajeras rectas.

• Selecciona Extrude → elige el contorno → define altura y dirección.
• Marca “cap ends” si procede para cerrar el volumen.
• Usa opción “Merge/New body” según quieras acumular o crear cuerpo nuevo.

4.2 Revolución (Revolve)

Gira un perfil alrededor de un eje (toros, conos, poleas, alojamientos circulares).

• Define eje (línea) y ángulo de giro (habitual 360°).
• Verifica que el perfil no cruce el eje salvo que busques huecos interiores.

4.3 Barrido (Sweep)

Desplaza una sección a lo largo de una trayectoria (canales, manguitos, perfiles especiales).

• Selecciona sección y camino (curve on edge o spline).
• Controla orientación y “twist” a lo largo del recorrido.

4.4 Loft

Interpola entre secciones distintas (de círculo a rectángulo, por ejemplo). Útil para transiciones suaves.

• Selecciona múltiples secciones ordenadas y define el ajuste de continuidad.
• Cuida la calidad de las secciones (mismo sentido y número lógico de vértices ayuda).

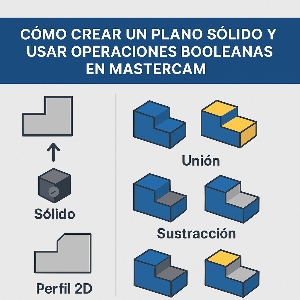

5) Operaciones booleanas: Unión, Sustracción, Intersección

Las booleanas modifican volumen combinando cuerpos:

• Unión (Union): combina dos sólidos que se solapan → un único cuerpo.
• Sustracción (Subtract): “resta” el volumen del segundo al primero → vaciados, alojamientos, taladros especiales.
• Intersección (Intersect): deja solo el volumen común → útil para machihembrar zonas complejas.

5.1 Patrón de trabajo recomendado

1. Modela un cuerpo base (extrusión o revolución principal).
2. Crea cuerpos herramienta (segundos sólidos) que representen lo que sumas o restas (cilindros para taladros, prismas para cajeras, barridos para canales).
3. Aplica booleanas con cuidado de selección: “target” (cuerpo que se queda) y “tool” (cuerpo a sumar/restar).
4. Renombra cuerpos/resultados para no perderte (p. ej., Base_v1, Resta_Cajera_M8).

Consejo: trabaja con copias en niveles ocultos para poder “volver atrás” sin rehacer todo si cambian cotas.

6) Afinado del sólido: chaflanes, radios, conicidades y vaciados

• Fillet/Blend: aplica radios a aristas críticas (mejora fluidez de trayectorias 3D).
• Chamfer: prepara chaflanes de desbarbado o asientos para tornillería.
• Draft: añade conicidades para desmoldeo en moldes.
• Shell: genera cascarón con espesor → aligera la pieza manteniendo rigidez.

Acostúmbrate a crear versiones (v1, v2…) cuando apliques cambios importantes; te salvará si la pieza regresa con otra cota.

7) De sólido a trayectorias CAM: selección por caras y límites

El sólido te permite estrategias más estables:

• Desbaste 3D (OptiRough/CoreRough) usando el sólido como “contención natural”.
• Acabados (Parallel/Scallop/Waterline/Hybrid) seleccionando caras objetivo y check surfaces.
• 2D + Sólido: genera curvas de arista (edge curves) del sólido para contornos 2D consistentes.

Recuerda ajustar tolerancia y stepover a la rugosidad objetivo. Para reducir tiempos, combina 2D (cajeras/contornos) con 3D en zonas de transición, tal como explicamos en 2D vs 3D en Mastercam.

8) Ejemplo completo: pieza prismática con vaciados y taladros

1. Base: extruye un rectángulo 120×80 a 22 mm.
2. Cajera: crea un prisma 80×40×10 y Resta (Sustracción) sobre la base.
3. Chaflán: aplica 1×45° a la boca de la cajera.
4. Taladros: modela cilindros Ø6 y Resta para previsualizar; en CAM, usa Drill/Tapping con el sólido como guía.
5. Fillets: redondea aristas internas R3 para reducir tensiones.

Con el sólido listo, crea un stock model y verifica tu secuencia (desbaste → cajera → taladros → contorno). Optimiza retracciones y orden de operaciones como se detalla en esta guía.

9) Errores frecuentes (y cómo evitarlos)

10) Verificación y calidad: stock, colisiones y cusp

• Usa Verify con stock models intermedios para ver material restante.
• Analiza cusp height (cresta). Ajusta stepover/estrategia hasta lograr la rugosidad objetivo.
• Comprueba colisiones con porta y longitudes realistas (tabla de herramientas limpia). Si trabajas en máquina conversacional, mira nuestra guía de tabla de herramientas TNC7.

11) Intercambio CAD y buenas prácticas

• Formatos recomendados: STEP/Parasolid para sólidos; DXF/DWG limpios para perfiles 2D.
• “Edge curves”: extrae aristas del sólido cuando necesites perfiles 2D perfectos.
• Versionado: guarda Pieza_v1_SOL, Pieza_v2_FILLET… y documenta cambios en un TXT.

12) Checklist antes de postprocesar

• WCS/Cplane/Tplane adecuados y nombrados.
• Sólido sin errores topológicos; booleanas correctas.
• Herramientas con D/L reales y porta verificado.
• Trayectorias ordenadas por herramienta/profundidad; R de retract baja.
• Verify/stock sin gouges; tiempos razonables.

13) Itinerario 30/60/90 para dominar sólidos + booleanas

0–30 días (fundamentos): extrusiones y sustracciones simples; nomenclatura de planos y niveles; verify básico.

31–60 días (productividad): revolve/sweep/loft; fillets y shell; mezcla 2D/3D en una pieza real; stock models encadenados.

61–90 días (robustez): librería de plantillas CAM, límites inteligentes, check surfaces; integración con post para tu control (Fanuc/Heidenhain).

14) Conclusión y siguientes pasos

Crear un plano sólido (modelo sólido) y dominar las operaciones booleanas en Mastercam te permite pasar de dibujos a geometría “maquinable” y estable. Con perfiles limpios, cuerpos bien combinados y verificación por etapas, tus trayectorias serán más cortas, seguras y repetibles.

Acción hoy: toma un DXF prismático, extrúyelo a sólido, “talla” una cajera con Sustracción, aplica fillets y verifícalo. Luego crea tu primera secuencia 2D+3D y mide el ahorro.
