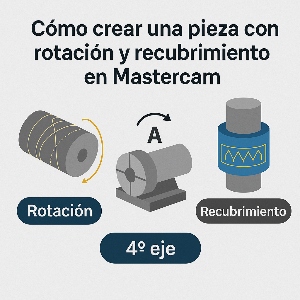

Cómo crear una pieza con rotación y recubrimiento en Mastercam

1) Qué significan “rotación” y “recubrimiento” en Mastercam

Rotación (rotary) es el uso de un eje adicional (A/B/C) para posicionar o girar la pieza/mesa/cabezal y mecanizar su superficie lateral. Puede ser:

• 3+2 (indexado): se orienta la pieza/cabezal y se mecaniza como si fuera 3 ejes en el nuevo plano.
• 4º eje continuo: la pieza gira mientras la herramienta corta (grabados helicoidales, canteados 360°, texturizados).

Recubrimiento (wrap o “envolvente”) es mapear una geometría 2D (desarrollada en plano) sobre la superficie de un cilindro. Mastercam enrolla trayectorias o cadenas para que se corten alrededor del diámetro sin re-dibujar en 3D.

Idea central: si tu forma “vive” sobre un cilindro (logos grabados, canales helicoidales, ranuras 360°), el wrap ahorra horas. Si necesitas varias caras no coaxiales o orientaciones complejas, usa 3+2 o 4º eje continuo.

2) Elegir estrategia: ¿Wrap, 3+2 o 4º continuo?

• Wrap 2D → cilindro (simple): textos, logotipos, taladros repetidos alrededor, ranuras longitudinales/axiales.
• 3+2 (indexado): taladros en caras a 90°/120°, ventanas laterales, mecanizados en varias posiciones fijas.
• 4º continuo (rotary machining): patrones helicoidales, interpolación continua alrededor, texturas paramétricas, desbastes envolventes.

Regla práctica: si puedes “desplegar” el trabajo como un rectángulo (ancho = circunferencia) → wrap. Si necesitas múltiples orientaciones o continuidad angular → rotary. Si solo cambias de cara y mecanizas plano → 3+2.

3) Preparación del proyecto: WCS, stock y selección de máquina

• WCS: coloca el cero en una referencia repetible (p. ej., línea generatriz a Y=0 y Z en cara superior). Nombra planos: Top, Rotary_0°, Rotary_90°.
• Stock: cilíndrico con diámetro real (no ideal). Para verify creíble, incluye rebaba/corte de sierra según tu proceso.
• Machine Definition: activa una máquina con 4º eje realista (mesa A, mesa C o cabezal B). Verifica límites angulares.
• Herramientas: define longitudes y porta realistas. En envolventes, los voladizos se notan.

Si vas a validar el G-code en control, te servirá revisar ceros, BLK y ciclos en Heidenhain o estados modales y G54–G59 en Fanuc.

4) Recubrimiento (Wrap): del dibujo 2D al cilindro

El flujo clásico es:

1. Dibuja 2D en un plano (XY) la geometría “desarrollada”. Ancho horizontal = π × Diámetro de referencia.
2. Define diámetro de wrap y eje de rotación (normalmente eje X con rotación A, o eje Y con rotación B).
3. Selecciona operación (Contour 2D, Pocket 2D, Drill con puntos “proyectados”).
4. Activa Wrap en la operación o usa una Transform (Roll/Wrap) según tu versión.
5. Verifica que el avance sea lineal en la superficie y que la herramienta siga la envolvente correcta.

Diámetro de referencia: si grabas sobre Ø50 rectificado, usa 50. Si la superficie es cónica o no perfecta, considera el diámetro medio del contacto real.

Feeds: mantén mm/min lineal; el post/kinemática lo traducirá a grados/min cuando toque. Evita feeds angulares fijos si no controlas bien la relación.

5) Rotación 3+2: posicionar, mecanizar, indexar

Para mecanizar varias caras sin “envolver” la geometría:

1. Crea Cplanes/Tplanes por cara: 0°, 90°, 180°, 270° (o los ángulos que necesites).
2. Asigna Tplane a cada operación (taladro, pocket, contour). El post generará las rotaciones A/B/C necesarias.
3. Usa stock models por operación (OP10/OP20) para simular el material remanente al girar.
4. Verifica límites del 4º/5º: evita ángulos que obliguen a movimientos fuera de carrera.

Ventajas: control total por caras, trayectorias 2D veloces, y menos dependencia de feed angular. Ideal en bridas, bloques con taladros radiales, ventanillas y alojamientos laterales.

6) 4º eje continuo (Rotary machining): cuándo y cómo usarlo

Útil para texturas 360°, canales helicoidales, chaflanes envolventes o grabado continuo.

• Define el eje de rotación y el diámetro efectivo. Ajusta rotary axis control a “motion” continuo.
• Entrada/salida: rampas suaves; evita “plunge” en la línea de unión.
• Paso lateral/axial: en texturas, usa stepover angular o lineal que garantice solape limpio.
• Velocidad y avance: vigila resonancias. Un feed lineal demasiado alto + giro rápido = acabados pobres.

Si marcas la pieza en el “cierre” 0°/360°, retrasa el inicio o solápalo con chaflán/leadout para “perder” la unión.

7) Ejemplo A: texto envuelto (wrap) sobre cilindro Ø40

1. Desarrolla el rectángulo de trabajo: ancho = π × 40 ≈ 125.664 mm; alto = la altura del texto.
2. Dibuja el texto (curvas), límpialo (sin splines rotas) y define contour a profundidad ligera.
3. Activa Wrap sobre eje X (rotación A) con diámetro 40; selecciona Compensación si haces contorno.
4. Verify: comprueba continuidad del trazo y que el inicio/fin no deje rebaba.

Tip: si el acabado vibra, baja stepover y usa fresa de grabado o microfresa con lead-in/out tangenciales.

8) Ejemplo B: ranura helicoidal (4º continuo) Ø60

1. Define el pitch (paso helicoidal) y la profundidad/radio de la ranura.
2. Usa operación Rotary/Multiaxis simple o envolvente paramétrica si tu versión lo permite.
3. Entrada helocoidal, feed lineal moderado y control de stepdown para no sobrecargar.
4. Verify con stock cilíndrico y porta realista (evita golpes por voladizo).

Si más tarde necesitas roscado CNC rígido o rosca especial, recuerda las opciones de ciclos en control: Heidenhain 207/209 o en ISO con G76 para torno: G76 paso a paso.

9) Feeds y velocidades: lineales vs. angulares

En envolventes y rotary, el avance “real” sobre la superficie depende del diámetro y de la velocidad angular. Recomendaciones:

• Trabaja con mm/min lineal siempre que puedas (el post y la cinemática traducen a deg/min donde toque).
• Si tu post fuerza deg/min, verifica que el avance resultante en mm/min sobre la periferia sea el deseado.
• En diámetros pequeños, feeds angulares modestos producen avances lineales muy bajos → riesgo de frotamiento.
• En diámetros grandes, el mismo deg/min puede dar avances lineales excesivos → marcas/vibración.

Registra el diámetro de trabajo en la cabecera del programa para que operadores ajusten overrides con criterio.

10) Errores frecuentes (y cómo evitarlos)

11) Plantilla “lista para copiar” (cabecera + notas de rotary)

; --- CABECERA PROYECTO ROTARY/WRAP ---
; Pieza: Eje decorado Ø60 L=180
; Estrategia: Texto wrap + ranura helicoidal (4º continuo)
; Ø de referencia wrap: 60.00 mm
; Máquina: VMC 3 ejes + 4º eje (A)
; Herramientas: T6 grabado, T8 ranurado
; Feeds base (lineales): F_grabado = 120 mm/min, F_ranura = 450 mm/min
; Notas: comprobar mordaza/contrapunto y voladizo de porta

; --- CONSEJOS OPERADOR ---
; 1) No variar Ø de referencia sin recalcular.
; 2) Mantener overrides de avance en torno a 90–110%.
; 3) Verificar colisiones con porta al girar A.

Usa esta cabecera como estándar en trabajos envolventes. Documentar Ø, feeds y máquina reduce dudas y retrabajos.

12) Verificación y control de calidad

• Verify con stock cilíndrico real y porta definidos (colisiones activas).
• Stock models encadenados cuando mezcles 3+2 y rotary en la misma pieza.
• Medición: si grabas texto/logos, calibra profundidad con galgas y verifica contraste superficial.
• Acabado: controla “cusp height” (paso lateral) en texturas; baja stepover si ves cresta.

13) Productividad: cómo recortar minutos sin perder calidad

• Retracts locales mínimos y linking optimizado entre cadenas envueltas.
• Orden por herramienta y por zona angular (p. ej., barrer 0–180° y luego 180–360°).
• Plantillas de wrap: guarda Ø comunes (20/30/40/60) y feeds probados por material.
• Compensación solo cuando aporte (grabado vectorial sin compensación es más estable).

14) FAQ rápidas

¿Puedo envolver superficies cónicas? El wrap estándar asume Ø constante. Para conos, usa límites por tramos o estrategias multieje que sigan la cara.

¿Es obligatorio el 4º eje para un grabado simple? Sí, si quieres grabar alrededor. Para una sola cara, 3 ejes basta.

¿Qué pasa si cambio el Ø real en máquina? El texto se deformará. Documenta el Ø y evita cambios físicos sin recalcular trayectorias.

15) Conclusión y siguientes pasos

Crear una pieza con rotación y recubrimiento en Mastercam es mucho más que “girar y listo”. Se trata de elegir la estrategia adecuada (wrap/3+2/4º continuo), fijar un diámetro de referencia honesto, controlar feeds y leads, y verificar con stock realista y porta definidos. Con un par de plantillas y un buen checklist, tu tasa de “a la primera” sube y tus tiempos caen.

Acción hoy: toma un cilindro Ø40, diseña un logo en plano (ancho = π·Ø), envuélvelo y verifica. Después, añade una ranura helicoidal simple y compara tiempos y acabados.
