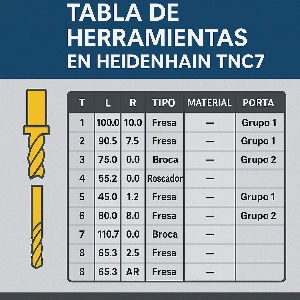

1) Por qué la tabla de herramientas es el “sistema nervioso” de TNC7
En TNC7, la tabla de herramientas concentra la información crítica que el control necesita para ejecutar con seguridad y precisión: longitud (L), radio/diámetro (R/D), geometría (tipo de fresa, broca, roscador), portaherramientas, material y, si lo deseas, estrategias de corte (rpm y avances recomendados). Una tabla bien construida:
- Reduce tiempos de ajuste (menos “pruebas” en máquina).
- Evita alarmas por G41/G42 mal definidas o por G43 sin H correcto (equivalentes ISO).
- Facilita la repetibilidad entre turnos y programas distintos.
2) Estructura básica: qué campos debes completar sí o sí
- Número de herramienta (T): identificador único (T1, T2…). Mantén un esquema fijo (p. ej., 1–9 desbaste/planeado, 10–29 taladros, 30–49 fresas, 50–59 roscadores).
- Nombre/Descripción: fresa Ø10 3F Alu, broca Ø6 HSS, macho M6x1, etc. Usa abreviaturas estándar del taller.
- Longitud (L) / Offset H: longitud medida con preset o sonda; define la altura real a usar en Tool Length Compensation.
- Radio (R) / Diámetro (D): para compensación de radio en contorno (G41/G42 equivalentes). En TNC7 lo verás claro como radio efectivo.
- Tipo de herramienta: planeado, fresa de contorno, broca, macho, escariador, etc.
- Portaherramientas y material (opcional pero útil): HSK/BT/ISO, AL6061 / C45 / Inox…
- Parámetros sugeridos (opcional): rpm y F por material. Aceleran la puesta a punto.
Consejo: evita dejar celdas críticas vacías (L y R). Si no conoces R, declara al menos el diámetro nominal para no romper el flujo cuando uses compensación.
3) Crear la tabla desde cero: flujo recomendado en TNC7
- Desde la interfaz de TNC7, abre TOOL MANAGEMENT (gestión de herramientas).
- Crea un nuevo conjunto (library) para el proyecto o una librería “Taller” que reutilices.
- Define grupos por función (Planeado, Brocas, Fresas 2D, Roscado…).
- Para cada entrada, rellena T, Nombre, L, R/D, Tipo, Porta y, si procede, material/preferencias.
- Guarda y vincula la tabla al programa o setup que utilizarás.
Si trabajas con sonda o preset, mide las longitudes y actualiza L directamente en la tabla. Es preferible a editar “a mano” dentro del programa.
4) Medición y actualización de L y R: opciones y mejores prácticas
- Preset fuera de máquina: registra L y D/R con mayor repetibilidad. Pega valores en la tabla y verifica una pieza test.
- Sonda de herramienta (en máquina): útil para ajustes diarios o tras cambios; automatiza la actualización de L (y en algunas opciones, D).
- Verificación: tras actualizar, lanza una prueba de altura (Z segura → G43/H o equivalente) y una pasada al aire; evita sorpresas en producción.
Truco: conserva L0 (longitud nominal) y Lreal en campos separados si quieres trazabilidad. En TNC7 puedes personalizar columnas/propiedades.
5) Nomenclatura y grupos: orden que se nota en los minutos
Una tabla crece rápido. Si la ordenas bien, reduces búsquedas y errores:
- Grupos por función: 01 Planeado, 02 Desbaste, 03 Acabado, 10 Taladros, 20 Roscadores…
- Nombres consistentes: “Fresa Ø10 3F Alu”, “Broca Ø6 HSS”, “Macho M6x1”.
- Código de colores (si lo usas): azules para aluminio, rojos para aceros, verdes para plásticos, etc.
- Estado: activo / en mantenimiento / desgastada (útil con sondas y control de vida).
6) Integración con CAM (y por qué te conviene)
Lo ideal es que tu tabla de TNC7 y tu librería de Mastercam se “parezcan”: mismo nombre de herramienta, mismo diámetro y, si es posible, mismo portaherramientas. Beneficios:
- Menos ediciones al postprocesar: los T y descripciones coinciden.
- Evitas dobles fuentes de verdad (una en CAM, otra en TNC7).
- Si el post saca TOOL CALL y comentarios, el operador reconoce la herramienta en segundos.
En producción, suelo recomendar: CAM define trayectorias → post con T correctos → TNC7 valida L y R reales del taller antes de ejecutar.
7) Plantilla mínima viable (comentada) para TNC7
Ejemplo didáctico de uso de herramientas declaradas en tu tabla. La sintaxis exacta puede variar; piensa en la lógica y en la coherencia de L/R:
; --- Estado/seguridad y BLK definidos previamente ---
; T1: Fresa de planeado Ø50 (L=xxx, D=50)
TOOL CALL 1 Z S2800 F1200
L Z+100 R0 FMAX M3 M8
CYCL DEF 232 FACE MILLING ~
Q389=+120 ; largo
Q390=+80 ; ancho
Q391=+0.5 ; profundidad
Q200=+2 ; R
Q206=+1200 ; avance
CYCL CALL
L Z+100 R0 FMAX M9
; T12: Broca Ø6 (L=xxx, D=6)
TOOL CALL 12 Z S3200 F240
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2
Q201=-10
Q206=+240
L X+20 Y+20
L X+60 Y+20
CYCL CALL
L Z+100 R0 FMAX M9
; T31: Fresa Ø10 3F (L=xxx, D=10) para contorno con compensación
TOOL CALL 31 Z S3500 F800
L Z+50 R0 FMAX M8
; Contorno 2D (definido en plano XY)
; Si aplicas compensación de radio, asegúrate de que R(D) sea real en la tabla.
; ... contorno ...
L Z+100 R0 FMAX M9
M30
Observa que el programa asume que los Offsets de longitud (L) y el radio/diámetro ya están correctos en la tabla. Esa es la esencia de separarlo del código.
8) Errores frecuentes (y cómo evitarlos)
| Síntoma | Causa probable | Solución |
|---|---|---|
| Marca en contorno con G41/G42 | R mal medido o no actualizado | Verifica R/D en tabla y re-simula. Usa entradas/salidas tangenciales. |
| Z incorrecta al activar herramienta | L (offset de longitud) desfasado | Re-medición con sonda/preset. Prueba de altura antes de mecanizar. |
| Herramienta equivocada | Nomenclatura confusa o T duplicado | Audita T únicos y nombres claros. Agrupa por función. |
| Tiempo en vacío excesivo | R en ciclos demasiado alto o orden de operaciones | Baja Q200 a 2–3 mm y agrupa por herramienta y profundidad. |
| Vibración/acabado pobre | Parámetros genéricos | Guarda rpm/F por material en la tabla y ajusta por herramienta. |
Para repasar compensaciones en contorno, mira esta guía de G41/G42.
9) Versionado y copias: tu seguro contra “misterios”
- Copia maestra de la librería (TNC7) en red/local con fecha y notas de cambios.
- Bitácora: documenta cuándo actualizaste L/R y por qué (cambio de porta, nueva fresa, etc.).
- Plantillas: crea una para aluminio, otra para aceros y otra para inox. Diferencia rpm/F y, si puedes, porta preferido.
10) Checklist rápido antes de “Cycle Start”
- ¿L y R/D están actualizados y coherentes con la herramienta física?
- ¿El nombre/descr. de la herramienta coincide con el programa (T llamará a lo esperado)?
- ¿R de ciclos (Q200) baja y segura? ¿Z final tiene margen?
- ¿BLK FORM refleja el stock real?
- ¿Simulación revisada (especialmente entradas/salidas con compensación)?
11) Itinerario 30/60/90 para estandarizar tu tabla
0–30 días (fundamentos): crea librería “Taller” con 15–25 herramientas base (planeado, Ø6/8/10, chaflán, brocas Ø3–10, roscadores M4–M10). Mide L y R. Nombres consistentes.
31–60 días (productividad): añade parámetros por material, agrupa por función, activa sonda/preset para mantener L. Integra con tu librería de Mastercam.
61–90 días (robustez): controla vida útil (si lo tienes), bitácora de cambios y plantillas por material. Audita tiempos (R ciclos y orden de operaciones).
12) Preguntas frecuentes
¿Puedo tener varias librerías? Sí: una “Taller” y otras por proyecto/cliente. Evita duplicar T con nombres distintos.
¿Cómo gestiono herramientas “gemelas”? Añade sufijo (T31A, T31B) o campos de estado (activa/reserva). Mantén L/R separados.
¿Y si cambio el portaherramientas? Revisa L (casi seguro cambia) y, si el descentramiento puede afectar, valida R efectivo.
13) Conclusión y siguiente paso
Una tabla de herramientas bien construida en Heidenhain TNC7 es sinónimo de seguridad, calidad y tiempo ganado. Define L y R con método, ordena por grupos, integra con CAM y documenta cambios. Con ese estándar, tus programas serán más cortos, tus puestas a punto más rápidas y tus resultados más estables.
Acción hoy: crea tu librería “Taller” con 20 herramientas base, mide L/R y vincúlala a tus próximos programas. Cronometra el tiempo ahorrado frente a tu flujo actual.
