1) Panorama general: qué resuelve cada ciclo
En Heidenhain los ciclos fijos encapsulan operaciones típicas de taladrado y roscado. Los cuatro más usados para iniciarte son:
- CYCL DEF 200 — DRILLING (Taladrado estándar): un único avance hasta la profundidad final y retracto a la altura de seguridad.
- CYCL DEF 201 — CENTERING/COUNTERSINK (Centrado/avellanado simple): para crear un asiento o centrar el punto con una broca de centrar/avellanador.
- CYCL DEF 203 — DEEP-HOLE/PECK DRILLING (Taladrado profundo a pecks): divide la profundidad en pasadas (pecks) con desahogos intermedios de viruta.
- CYCL DEF 205 — TAPPING (Roscado rígido): sincroniza el eje Z con el husillo para generar roscas (M) a paso controlado.
Elegir bien el ciclo acorta código y reduce errores. Por ejemplo, no uses 200 para un agujero profundo lleno de viruta: te conviene 203. Y si necesitas rosca, ve directo a 205 con el paso adecuado.
2) Parámetros Q que verás en todos (o casi) los ciclos
La sintaxis exacta puede variar por versión, pero los más habituales son:
- Q200 — Altura de seguridad (R): plano de retracción entre puntos.
- Q201 — Profundidad Z final (valor negativo si Z=0 está en la cara superior).
- Q206 — Avance (F) en mm/min.
- Q204/Q260 — Pausa/dwell (si la versión lo ofrece) en la punta para romper viruta o asentar.
- Q203/Q202 — En 203, altura de peck o incremento por pasada (según versión).
- Q239/Q253/Q254 — En 205, parámetros de roscado: paso, estrategia, entrada/salida (dependen de variante).
Regla de oro: ajusta Q200 lo más bajo seguro (2–3 mm) para no perder tiempo en vacío, y define Q201 con margen si hay rebarbas o material no planeado.
3) CYCL DEF 200 — Taladrado estándar
Cuándo usarlo: agujeros cortos/medios en materiales fáciles, con buena evacuación. Ideal para diámetros pequeños a medianos en aluminio y aceros no inoxidables.
; Ejemplo didáctico (sintaxis aproximada)
TOOL CALL 2 Z S3500 F250
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2 ; R (seguridad)
Q201=-10 ; Z final
Q206=+250 ; avance
; puntos
L X+20 Y+20
L X+60 Y+20
L X+100 Y+20
L X+20 Y+50
L X+60 Y+50
L X+100 Y+50
CYCL CALL
L Z+100 R0 FMAX M9
Pros: rápido y simple. Contras: si la viruta se embucha (material dúctil, agujero profundo), puedes recalentar o romper la broca. En ese caso cambia a 203.
4) CYCL DEF 201 — Centrado / Avellanado simple
Cuándo usarlo: para crear un punto guía con broca de centrar antes del taladro principal, o realizar un avellanado superficial (asiento para tornillo).
; Centrado a 1.5 mm de profundidad
TOOL CALL 1 Z S4000 F300
L Z+50 R0 FMAX M8
CYCL DEF 201 CENTERING ~
Q200=+2 ; R
Q201=-1.5 ; profundidad de centrado/avellanado
Q206=+300 ; avance
; puntos
L X+40 Y+40
L X+80 Y+40
CYCL CALL
L Z+100 R0 FMAX M9
Usar 201 antes de 200/203 mejora la precisión y reduce la deriva, sobre todo en materiales duros o con brocas finas.
5) CYCL DEF 203 — Taladrado profundo (a pecks)
Cuándo usarlo: para profundidades superiores a ~3×Ø o cuando la viruta no evacúa bien (aceros inoxidables, agujeros largos, brocas pequeñas). Divide el taladrado en segmentos con desahogo intermedio.
; Taladrado a pecks (profundo)
TOOL CALL 3 Z S2800 F220
L Z+50 R0 FMAX M8
CYCL DEF 203 PECK DRILLING ~
Q200=+2 ; R
Q201=-28 ; Z final (profunda)
Q202=+4 ; incremento de peck (4 mm por pasada)
Q206=+220 ; avance
Q204=+0.2 ; dwell breve (opcional) en el fondo de cada peck
; puntos
L X+20 Y+20
L X+60 Y+20
CYCL CALL
L Z+100 R0 FMAX M9
Consejos: reduce el avance ligeramente frente a 200; añade dwell corto para romper viruta en materiales “gomosos”. Si el agujero es muy profundo, considera refrigeración interna o taladro piloto previo.
6) CYCL DEF 205 — Roscado rígido (tapping)
Cuándo usarlo: cuando necesitas roscas métricas (u otras) con sincronización Z–husillo. El control ajusta automáticamente el avance en función de rpm y paso.
; Rosca M6x1 a Z -12
TOOL CALL 5 Z S800 F100
L Z+50 R0 FMAX M8
CYCL DEF 205 TAPPING ~
Q200=+2 ; R
Q201=-12 ; profundidad de rosca
Q239=+1 ; paso (mm/vuelta) para M6x1
Q206=+100 ; (según variante: avance nominal/auto)
; punto
L X+40 Y+40
CYCL CALL
L Z+100 R0 FMAX M9
Buenas prácticas: limita rpm y usa lubricación correcta; valida la profundidad para permitir la salida sin sobrepasar el fondo. En roscas ciegas, deja margen extra (1–1,5×paso) si el fondo no admite seguridad.

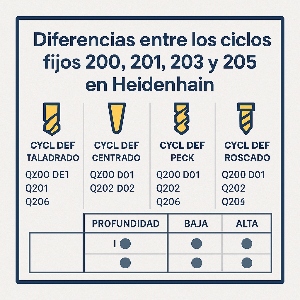

7) Comparativa rápida: 200 vs 201 vs 203 vs 205
| Ciclo | Uso típico | Profundidad | Viruta | Notas |
|---|---|---|---|---|
| 200 | Taladrado estándar | Baja/Media | Evacuación sencilla | R rápido y claro; no para muy profundo |
| 201 | Centrar/avellanar | Muy baja | Irrelevante | Mejora precisión del taladro posterior |
| 203 | Taladrado profundo a pecks | Alta | Compleja | Evita embuchados; usar dwell si conviene |
| 205 | Roscado rígido | Media/Alta | Controlada | Sincroniza Z–husillo; cuidar paso y rpm |
8) Plantillas “listas para copiar”
8.1 Secuencia completa: centrado → taladro → rosca
; --- CENTRADO ---
TOOL CALL 1 Z S4000 F300
L Z+50 R0 FMAX M8
CYCL DEF 201 CENTERING ~
Q200=+2
Q201=-1.2
Q206=+300
L X+40 Y+40
L X+80 Y+40
CYCL CALL
L Z+100 R0 FMAX M9
; --- TALADRADO ESTÁNDAR ---
TOOL CALL 2 Z S3200 F240
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2
Q201=-10
Q206=+240
L X+40 Y+40
L X+80 Y+40
CYCL CALL
L Z+100 R0 FMAX M9
; --- ROSCADO RÍGIDO (M6x1) ---
TOOL CALL 5 Z S800 F100
L Z+50 R0 FMAX M8
CYCL DEF 205 TAPPING ~
Q200=+2
Q201=-10
Q239=+1 ; paso
L X+40 Y+40
L X+80 Y+40
CYCL CALL
L Z+100 R0 FMAX M9
8.2 Taladrado profundo a pecks (serie de agujeros)
TOOL CALL 3 Z S2600 F220
L Z+50 R0 FMAX M8
CYCL DEF 203 PECK DRILLING ~
Q200=+2
Q201=-26
Q202=+4
Q206=+220
Q204=+0.15
; patrón
L X+20 Y+20
L X+60 Y+20
L X+100 Y+20
CYCL CALL
L Z+100 R0 FMAX M9
9) Errores frecuentes y cómo evitarlos
- Profundidad insuficiente (Q201 poco negativa): el agujero no llega a cota. Solución: verifica Z=0 real y añade margen si la cara no está planeada.
- R demasiado alto (Q200 grande): tiempo en vacío. Solución: usa R=2–3 mm salvo obstáculos.
- Embuchado con 200: el material exige 203 (pecks). Cambia a 203 y añade dwell corto.
- Roscado con paso incorrecto (205): la rosca entra dura o barre. Solución: revisa paso (Q239) y limita rpm.
- Taladro “camina” en inox o con broca fina: falta 201 de centrado. Solución: añade un centrado ligero previo.
Si quieres un diagnóstico “síntoma → causa → solución”, repasa nuestro artículo de errores comunes.
10) Consejos de productividad (que se notan en minutos)
- Agrupa por herramienta y profundidad: reduce cambios y viajes en Z.
- Optimiza R y usa patrones ordenados (filas/columnas) para minimizar recorridos.
- Sube el avance si la evacuación es buena; bájalo si oyes vibración o notas rebarba excesiva.
- Usa centrado (201) cuando el agujero sea crítico en posición/diámetro.
- Comprueba la broca: filo y recubrimiento adecuados al material; en 203, considera refrigeración interna.
En el curso de Heidenhain practicamos estas mejoras con piezas reales y simulación.
11) Flujo CAM + Heidenhain: ¿cuándo dejar que el CAM haga el trabajo?
Para familias de piezas repetitivas o grandes listados de agujeros, puedes generar posiciones desde Mastercam y mantener el ciclo (200/201/203/205) en TNC. Beneficio: código corto y editable desde el control, con trayectorias precisas desde CAM.
12) Itinerario 30/60/90 para dominar los cuatro ciclos
0–30 días (fundamentos): practica 200 y 201 en aluminio, aceros al carbono y plásticos. Ajusta R, Z y F; valida con simulación y mide tiempos.
31–60 días (profundidad): introduce 203 en aceros inoxidables y agujeros >3×Ø. Experimenta con peck y dwell hasta encontrar la combinación que evacúa mejor.
61–90 días (roscas): añade 205 para M4–M12 en aceros/aluminio. Afina rpm, paso y márgenes en fondo ciego. Crea una plantilla de taller para cada material.
¿Te gustaría una guía paso a paso con ejercicios? Échale un ojo al curso de Heidenhain y al de Fanuc si también trabajas en ISO.
13) Preguntas frecuentes
¿Puedo mezclar posiciones ISO (G-code) con ciclos TNC? En muchas instalaciones sí; el ciclo conversacional ejecuta en cada posición que llames. Es una buena combinación cuando vienes de CAM.
¿El número de parámetros Q cambia por versión? Puede haber pequeñas variaciones o nombres alternativos por familia (TNC 320/530/640). La lógica general (R, Z final, avance, peck/paso) se mantiene.
¿Y si la pieza vibra al taladrar? Baja rpm/avance, acorta pecks (203), usa broca más rígida o sujeción mejor. Para roscas (205), cuida lubricación y alineación.
14) Conclusión: el ciclo correcto, a la primera
Dominar 200, 201, 203 y 205 te permite resolver el 90% de operaciones de taladrado/roscado en Heidenhain con código corto, seguro y mantenible. La clave es elegir el ciclo según profundidad, material y evacuación, ajustar bien R, Z final, avance y, en su caso, pecks o paso. Con práctica y una plantilla de taller, evitarás alarmas y reducirás tiempo en vacío.
Próximo paso: convierte tu última operación de taladrado a la secuencia 201 → 200/203 → 205 y mide el tiempo ahorrado. Si quieres acelerar esta curva, empieza hoy con:
