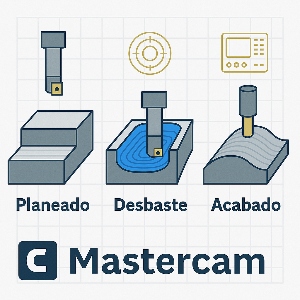

1) La idea central: tres objetivos, tres familias de operaciones
Toda pieza mecanizada pasa por tres “capas” de trabajo:
planeado (planificar una cara de referencia), desbaste (retirar la mayor cantidad de material con seguridad) y acabado (conseguir calidad superficial y cotas finales).
En Mastercam no se trata solo de elegir la operación correcta, sino de configurarla para tu material, fijación y herramienta.
- Planeado = cara base, estabilidad del cero pieza y referencia geométrica para el resto del proceso.
- Desbaste = volumen, evacuación de viruta, tiempo y vida de herramienta.
- Acabado = precisión, rugosidad objetivo y estética (sin marcas de paso).
Elegir bien cada etapa reduce reprocesos, roturas de herramienta y tiempos en vacío. En piezas prismáticas, 2D + High Speed rinde excelente; en superficies libres, 3D manda.
2) Planeado (Face Mill): cuándo, cómo y con qué parámetros
El planeado crea una cara de referencia y garantiza paralelismo con la mesa/mordaza. En Mastercam, usa Face con estrategias en zig-zag o unidireccional, según la fresa (Wiper, planear indexable, carburo).
2.1 Configuración esencial
- Dirección: zig-zag para velocidad; unidireccional para mejor acabado en materiales “delicados”.
- Solape (overlap) y stepover: 60–80% de D para Wiper; 50–70% para insertos estándar.
- Stepdown: lo mínimo (0.2–0.5 mm) si solo buscas “limpiar” la cara.
- Lead-in/out: suaves (5–10°) para evitar marcas en el “engarce”.
- Retracts: bajos y seguros; no viajes al “techo” entre pasadas (ahorra minutos).
2.2 Consejos rápidos
- En aluminio, RPM alta y avance generoso; en aceros, preferir insertos con rompevirutas y refrigeración activa.
- Si la cara se verá, planifica una pasada de acabado final con menor avance y mayor solape.
Para que la simulación tenga sentido en control conversacional, revisa Heidenhain y cómo declarar BLK FORM y ceros.
3) Desbaste: 2D High Speed vs 3D (OptiRough/Core Rough)
El objetivo del desbaste es quitar material con seguridad y de forma constante. Aquí brillan las estrategias High Speed (HSM): mantienen carga radial estable, reducen picos de fuerza y mejoran la vida de herramienta.
3.1 Cuándo elegir 2D High Speed
- Piezas prismáticas con cavidades y alturas por niveles.
- Cuando el contorno “proyectado” resuelve bien la geometría (poco relieve 3D).
3.2 Cuándo elegir 3D (OptiRough/Core Rough)
- Geometrías con superficies libres, cambios de pendiente y cavidades con radios variables.
- Cuando quieres usar stock model intermedio para rest machining (recoger material residual).
3.3 Parámetros críticos en desbaste
- Stepover (radial): 20–40% del Ø en aceros al carbono; 10–25% en inox/titanio.
- Stepdown (axial): tan alto como permita la rigidez y el porta (1–1.5×D en alu; 0.5–1×D en aceros, prudente en inox).
- Entry: hélice o rampa siempre que puedas; evita “plunge” puro.
- Stock to leave: deja margen lateral/axial (p. ej., 0.5–1.0 mm) para un acabado controlado.
- Linking: alturas de retracción locales y cortas; ahorra tiempo entre cortes.
Para convertir estas trayectorias en G-code robusto, revisa Fanuc (modales, G41/G42) y Heidenhain (ciclos y planos).
4) Acabado 2D/3D: paralelos, contornos, waterline y híbridos
El acabado persigue rugosidad y precisión. Selecciona la operación según la pendiente y la forma de la superficie:
4.1 Acabado 2D (cuando basta)
- Contour: para paredes verticales con compensación (izq./dcha.).
- Pocket (finish): para fondos planos; ajusta “stock to leave” a 0 y lead-out con chaflán o fillet.
- Chamfer: desbarbado y cantos definidos.
4.2 Acabado 3D (cuando hace falta)
- Parallel (paralelos): excelente para zonas con pendiente uniforme.
- Scallop (iso-crestas): mantiene “cusp height” constante en pendientes variables.
- Waterline (contornos Z): ideal para paredes empinadas/verticales.
- Hybrid: combina paralelos + contornos según zona para tiempos más cortos.
- Pencil/Rest: limpia radios residuales con fresa pequeña.
4.3 Parámetros clave en acabado
- Tolerancia (cálculo): 0.01–0.02 mm suele bastar; reduce si buscas acabados muy finos.
- Stepover (paso lateral): 5–10% del Ø para acabados finos; 12–20% si priorizas tiempo.
- Stepdown (en waterline): ajusta por escalón visible vs. tiempo.
- Leads: entradas/salidas tangenciales para evitar marcas.
- Check surfaces: protege caras que no quieres tocar.
5) Orden de operaciones y modelos de stock: el seguro de vida
Encadena tus OP con stock models intermedios para que cada siguiente trayectoria “sepa” lo que queda. Beneficios:
- Menos “aire” y tiempos falsos en Verify.
- Rest machining más eficaz (solo en zonas con material remanente).
- Evitas colisiones “fantasma” por no considerar lo ya mecanizado.
Flujo típico: OP10 (planeado+desbaste) → Stock Model → OP20 (semiacabado/recogida de material) → Stock Model → OP30 (acabados).
Si tu pieza exige varias sujeciones, crea WCS/planos y stock por operación.
6) Materiales y fresas: parámetros de partida (orientativos)
Ajusta siempre a tu máquina, porta y refrigeración. Como guía general para fresa de carburo Ø10:
| Material | Desbaste radial | Desbaste axial | Acabado stepover | Notas |
|---|---|---|---|---|
| Aluminio | 30–40% Ø | 1.0–1.5×Ø | 6–10% Ø | Alta rpm, evac. viruta; Wiper en planeado |
| Acero C45 | 20–30% Ø | 0.5–1.0×Ø | 5–8% Ø | Avances moderados, refrigeración abundante |
| Inox | 10–20% Ø | 0.5×Ø | 4–6% Ø | Carga estable HSM, evita frotamiento |
Para que estos valores “se traduzcan” en la máquina sin sorpresas: tabla de herramientas coherente y post correcto. Si trabajas en TNC7, mira cómo crear tu tabla.
7) Errores frecuentes (y cómo evitarlos)
- Marcas en el planeado: leads cortos o solape bajo → aumenta solape y usa entrada/salida tangencial.
- Vibración en desbaste: stepover alto + porta largo → baja carga radial y sube axial si la rigidez lo permite.
- Tiempo inflado: retracts altos entre pasadas → usa retracciones locales y clearance solo para saltos largos.
- Acabado con “crestas” visibles: stepover excesivo o tolerancia grosera → baja paso lateral o mejora tolerancia.
- Re-mecanizar aire: ignorar stock model → encadena stocks y aplica rest machining.
Para recortar minutos sistemáticamente, aplica las ideas de optimización de programas CNC.
8) Ejemplo guiado: placa 120×80×22 (VMC 3 ejes)
- Planeado: Face en zig-zag, solape 70%, pasada final unidireccional si buscas estética.
- Desbaste cavidad: 2D High Speed (Dynamic) con stepover 25% Ø y ramp/helix; deja 0.6 mm lateral/axial.
- Rest machining: fresa Ø6 para recoger radios.
- Acabado fondo: 2D Pocket finish con stepover 8–10% Ø, lead-out con chaflán.
- Acabado paredes: 2D Contour con compensación y lead-in/out tangenciales largos.
- Verify + tiempos: compara versiones con retracciones locales vs. globales.
Si haces la misma pieza en varias caras, usa WCS por cara y revisa la guía de planos 1/2/3 para evitar arcos imposibles en laterales.
9) 2D/3D híbrido: estrategia por pendientes
Un enfoque “de libro” en superficies mixtas es: OptiRough 3D → Waterline para paredes empinadas → Parallel/Scallop para zonas suaves → Pencil/Rest para radios.
Define límites por caras y usa check surfaces en zonas que no quieres tocar.
- Si la pieza es 80% plana, desbasta en 2D y acaba en 3D solo donde aporte calidad real.
- Si hay 5 ejes posicionado, planifica Cplanes/Tplanes por cara y contén las trayectorias con límites claros.
10) Checklist antes de postprocesar
- Stock real (con sobreespesores) y WCS correcto.
- Herramientas con D/L reales y porta verificado.
- Retracts locales bajos; clearance global razonable.
- Stock models encadenados; rest machining aplicado.
- Tolerancias y stepover coherentes con rugosidad objetivo.
- Verify sin gouges y tiempos acordes al lote.
11) FAQ rápidas
¿Cuándo usar acabado 2D en vez de 3D? Cuando las superficies sean planas o verticales y puedas asegurar calidad con Contour/Pocket; es más rápido y estable.
¿Puedo usar una sola operación HSM para todo? A veces en prismáticas simples, sí; pero separar planeado, desbaste y acabado te da mejor control y calidad.
¿Qué hago si el acabado vibra? Reduce stepover, sube rpm (si no calientas), revisa sujeción y acorta el voladizo del porta.
12) Conclusión y siguientes pasos
Dominar planeado, desbaste y acabado en Mastercam es dominar tiempo + calidad. Con estrategias High Speed, stock models encadenados y parámetros realistas para tu material, tus programas serán más cortos, tus herramientas durarán más y tus piezas saldrán “a la primera”.
Acción hoy: abre tu último proyecto, separa operaciones por objetivo (planeado/desbaste/acabado), baja retracciones locales y crea stock models por fase. Recalcula tiempos y compara.
