1) Qué es el punto cero en CNC (y por qué lo es todo)

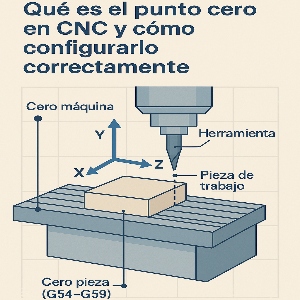

El punto cero es la referencia de coordenadas desde la que la máquina interpreta cada posición de tu programa. Hay dos conceptos clave:
- Cero máquina: origen absoluto del sistema de la máquina, definido por el fabricante. No lo cambias; sirve de base para todos los demás.
- Cero pieza (u origen de trabajo): referencia que tú defines en la pieza/utillaje para programar y medir con sentido. En controles tipo Fanuc se selecciona con G54…G59 (y extensiones), y en Heidenhain se gestiona como DATUM/palpados.
Si el cero pieza está mal, todo saldrá mal aunque tu código sea perfecto. Por eso, dominar su configuración es una de las habilidades más rentables que puedes adquirir. En el curso de Fanuc trabajamos un procedimiento estándar para no fallar.
2) Tipos de orígenes de trabajo: G54…G59 y más
Los controles modernos permiten definir múltiples orígenes para la misma pieza, distintos útiles o múltiples cavidades en una mordaza. Los más habituales:
- G54–G59: seis orígenes básicos. Suelen ser suficientes para la mayoría de trabajos mono-set-up.
- G54.1 P1…Pn (según control): extensiones adicionales cuando tienes muchas estaciones.
- Turnos/plantillas: orígenes “fijos” que no tocas día a día (p. ej., mordaza izquierda G54, mordaza derecha G55).
- Local shifts: desplazamientos temporales (evítalos si puedes; mejor usa G54… correctamente documentado).
En Heidenhain la lógica es la misma aunque la nomenclatura y pantallas cambian. En el curso de Heidenhain te muestro cómo fijarlos con el palpador y cómo guardarlos para repetibilidad.
3) Dónde colocar el cero pieza (criterios de selección)
Elegir bien la ubicación del origen te ahorrará tiempo de medición y errores. Criterios prácticos:
- Lógico respecto al plano: esquina, centro de agujero patrón, cara de referencia. Que las cotas del plano “caigan” naturales.
- Medible y repetible: elige superficies limpias, accesibles y estables (evita rebabas/forjados sin planear).
- Seguro: coloca el cero de modo que los rápidos iniciales queden lejos de bridas y mordazas.
- Universalidad: si la pieza se hará en serie, piensa en un cero “de por vida” asociado a un utillaje con topes fijos.
4) Métodos para coger el cero: con y sin palpador
No todas las máquinas tienen palpador 3D. Estos son los métodos más usados.
4.1 Con palpador 3D
- Esquinas exteriores: palpas X y Y contra dos caras planas para obtener la esquina; Z se palpa sobre la cara superior planificada.
- Centros de agujero: palpas en dos direcciones y calculas el centro automáticamente.
- Centros de contorno: palpas varias caras y el control promedia.
Ventaja: rapidez y precisión. En Heidenhain hay ciclos dedicados para esto; en Fanuc dependerá del paquete de palpado.
4.2 Sin palpador (método papel / sonda mecánica)
- Por contacto con papel: acercas la herramienta (preferible una punta) a la cara hasta “agarrar” un papel de 0,04–0,1 mm; restas ese espesor al valor leido para fijar Z.
- Buscador de bordes (wobbler): excelente para X/Y en fresadora; giras el buscador a rpm bajas y cuando se centra, anotas la posición y compensas el radio del palpador.
- Calibres/Comparadores: útiles para alinear Z en lotes.
Con estos métodos manuales es obligatorio registrar el espesor del papel, el diámetro del palpador y cualquier corrección aplicada.
5) Flujo paso a paso en fresadora (Fanuc)
- Preparación: limpia mordaza/topes, elimina rebabas de la materia prima y sujétala con rigidez.
- Planear la cara superior: genera una superficie de referencia limpia (si el plano lo permite).
- Tomar Z: con palpador o papel sobre la cara superior. Guarda el valor en el offset (G54 Z).
- Tomar X/Y: busca el borde o esquina; compensa el radio del palpador/herramienta y guarda en G54 X/Y.
- Verificación: con el DRO, posiciona X0 Y0 y verifica con un trazo fino o palpador que coincide con la esquina/centro definido.
; Estructura de inicio típica (didáctica)
G21 G90 G17 G40 G49 G80
G54 ; origen ya medido en tabla
T1 M06 ; herramienta medida (H01)
S3000 M03
G00 X0 Y0 Z50
G43 H01 Z5 ; comp. de longitud activa
; Desde aquí, tus movimientos se referencian a G54
En el curso de Fanuc practicamos este flujo con piezas ejemplo y checklist imprimible.
6) Flujo paso a paso en torno
En torno, el cero pieza (G54…) suele colocarse en la cara frontal (Z0) y el diámetro X puede trabajar en radio o diámetro según el parámetro del control.
- Enrasar cara con herramienta de refrentar; declarar Z0 cuando toque la cara y registrar en el offset activo.
- Tomar X: tornea un cilindro ligero, mide con calibre y ajusta el corrector de herramienta para que el valor visualizado coincida (radio/diámetro según configuración).
- Verificar: ejecuta una pasada corta y controlada en Z y comprueba diámetros y longitudes.
Este proceso también lo trabajamos con ejemplos prácticos en el curso de Fanuc.
7) Cómo guardar y reutilizar orígenes en series
En producción, la repetibilidad es oro:
- Topes fijos en mordaza/placa y planos de referencia siempre iguales.
- Etiquetado de G54–G59: por ejemplo, “G54: mordaza izq., esquina A; G55: mordaza dcha., esquina A”.
- Biblioteca digital: hoja de proceso con los valores de offset y foto del montaje.
- Protege la tabla: evita sobrescribir offsets por accidente (políticas de taller).
8) Ejemplos prácticos de programación
8.1 Múltiples orígenes para dos piezas a la vez
; Piezas en dos mordazas: G54 (izq.) y G55 (dcha.)
(--- IZQUIERDA ---)
G54
T1 M06 S3500 M03
G00 X0 Y0 Z5
... mecanizado pieza A ...
G00 Z50
(--- DERECHA ---)
G55
G00 X0 Y0 Z5
... mecanizado pieza B ...
G00 Z50
M30
8.2 Patrón con subprograma y origen por cavidad
; Cavidades múltiples: G54, G55, G56
O1000
G21 G90 G17 G40 G49 G80
T3 M06 S2800 M03
M98 P2000 (cavidad estándar G54)
G55 M98 P2000
G56 M98 P2000
M30
O2000 (subprograma cavidad)
G00 X0 Y0 Z5
; operaciones...
G00 Z50
M99
Organizar el programa así mantiene clara la relación entre cada cavidad y su origen. En Mastercam puedes generar estos “patrones por WCS” de forma automática.
9) Errores comunes con el punto cero (y cómo evitarlos)
- Olvidar qué origen está activo: empezar con G55 cuando palpaste G54. Solución: forzar el origen al inicio de cada operación y documentarlo en comentarios.
- No planear la cara antes de tomar Z: Z0 queda “flotante” por rebabas. Solución: planeado previo y limpieza.
- Compensar mal el diámetro del palpador/buscador: X/Y desplazados. Solución: registra el diámetro y compénsalo correctamente o usa palpado automático.
- Usar G92 como “atajo” para redefinir temporalmente el cero: puede heredar estados peligrosos. Solución: utiliza offsets G54…G59; reserva G92 para casos muy controlados.
- Confundir G90/G91 tras fijar el cero: movimientos acumulativos inesperados. Solución: establece G90 como modo base y alterna a G91 solo cuando aporten patrones, volviendo a G90 antes de cambios de herramienta.
- Alturas de seguridad exageradas “por si acaso”: suman minutos de aire. Solución: Z seguras por operación, no globales.
Tenemos una tabla de diagnóstico ampliada en el artículo “Errores comunes al programar CNC”. En el curso de Fanuc lo practicamos con alarmas reales.
10) Punto cero y CAM: que el post y la máquina hablen el mismo idioma
Si generas trayectorias con CAM, el WCS/Plane debe corresponder al origen que vas a usar en la máquina. Reglas prácticas:
- Configura WCS = G54 (o el que toque) y Tool Plane coherente con tu set-up.
- Exporta un encabezado claro (G21 G90 G17 G40 G49 G80 + G54) y revisa en el G-code que el origen correcto está activado.
- Para múltiples piezas, usa WCS copiados (G55, G56…) o Transform por origen para replicar operaciones.
En el curso de Mastercam configuramos el post para que tus programas salgan con el origen correcto de forma consistente.
11) Checklist de verificación del cero (imprescindible)
- La pieza está limpia y fijada con rigidez (sin viruta entre paralelas).
- Has decidido dónde va el cero (esquina, centro agujero, cara superior…)
- Has planeado la superficie si era necesario.
- Has medido Z y has registrado el método (palpador/papel + espesor).
- Has medido X/Y compensando diámetros del palpador/buscador.
- Has escrito los valores en G54… correctos y bloqueado su edición accidental.
- Has hecho una verificación llevando la máquina a X0 Y0 y comprobando.
- Tu programa inicia con G21 G90 G17 G40 G49 G80 G54 (o el origen que proceda) y alturas Z seguras realistas.
12) Preguntas frecuentes
¿Coloco el cero en esquina o en centro? Si el plano cotiza desde aristas, esquina. Si hay muchos patrones circulares, centro ayuda. Elige el que reduzca cálculos y errores.
¿Puedo usar G10 para escribir offsets desde programa? Sí (según control), pero úsalo con procedimientos estrictos y copias de seguridad: escribir mal un offset es un riesgo mayor que palpar.
¿Cómo repito un cero entre turnos? Topes físicos + hoja de proceso con fotos/valores + política de no tocar offsets salvo autorización.
¿Qué tolerancia es razonable al palpar manualmente? Con wobbler y cuidado, ±0,02–0,05 mm es habitual; con palpador 3D puedes bajar claramente de ±0,01 mm en X/Y y ±0,005–0,01 en Z según equipo.
13) Conclusión y siguiente paso
El punto cero es la piedra angular del mecanizado: define la relación entre tu programa y la realidad. Si estandarizas dónde lo pones, cómo lo mides y cómo lo verificas, ganarás precisión, repetirás montajes sin tensión y reducirás tiempos muertos. El esfuerzo de construir un buen procedimiento se amortiza en la primera serie.
Para acelerar tu progreso con prácticas guiadas y plantillas listas, empieza hoy con:
- Curso de Programación CNC en Fanuc — orígenes G54…G59, “safe start” y ejercicios en fresadora/torno.
- Curso de Heidenhain — palpado de DATUM, ciclos y buenas prácticas en TNC.
- Curso de Mastercam — WCS/planes, postprocesado y control total de orígenes desde el CAM.
Reto de esta semana: documenta un procedimiento de 10 pasos para coger el cero de tu pieza más común (con fotos), guarda los valores G54 en una hoja de proceso y repite el montaje tres veces cronometrando. Busca lograr ±0,02 mm de repetibilidad y reducir el tiempo total un 25%.
