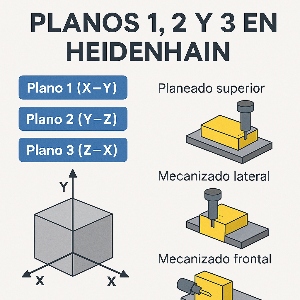

1) Qué son los planos 1, 2 y 3 (equivalentes a G17/G18/G19)
En Heidenhain, el plano de trabajo define sobre qué par de ejes se describen las trayectorias 2D (contornos, arcos, interpolaciones) mientras el tercer eje actúa como eje de herramienta (profundidad Z, o su equivalente según orientación). De forma general y didáctica:
- Plano 1 → Plano X–Y (eje de herramienta ≈ Z). Equivale al clásico trabajo “de cara” en un VMC. Comparable a G17 en ISO.
- Plano 2 → Plano Y–Z (eje de herramienta ≈ X). Útil para mecanizar “de canto” u operaciones laterales. Comparable a G19 o G18 según convención; aquí lo trabajamos como Y–Z.
- Plano 3 → Plano Z–X (eje de herramienta ≈ Y). Útil para mecanizado lateral en la otra cara. Comparable al plano restante del trío ISO.
Que el tercer eje (no incluido en el plano) sea el “eje de herramienta” significa que las entradas/salidas, arcos e interpolaciones 2D se calculan en ese plano; el eje fuera del plano se usa para acercar, profundizar o retractar.
2) Por qué cambiar de plano: casos típicos en taller
- Fresado frontal (cara superior) → Plano 1 (X–Y). Planeado, cajeras y contornos 2D clásicos.
- Laterales con pieza en escuadra → Plano 2 (Y–Z) o Plano 3 (Z–X), para ranuras, cajeras y taladros en cantos.
- Arcos “verticales” sobre un lateral → necesitas el plano que contenga ese arco (p. ej., Y–Z) para que la interpolación sea correcta.
- 3+2 (posicionado en 5 ejes) → defines plano y orientación (PLANE/ROT) y luego trabajas como si fuera 3 ejes en el plano activo.
Elegir el plano correcto reduce trigonometría manual, evita alarmas en interpolaciones de arco y deja programas más cortos y claros para el operador.
3) Preparación: origen, BLK y estado seguro antes de tocar planos
- Define el DATUM (cero pieza) coherente con tu estrategia: esquina/centro y cara que mecanizas primero.
- Declara BLK FORM con las dimensiones reales del tocho para que la simulación encaje con la realidad (incluye sobreespesores). Guía: BLK FORM.
- Herramientas y R seguras (retract de ciclos lo más bajo posible sin riesgo) para ahorrar tiempo en vacío.
Con esto, cambiar de plano será predecible y la simulación tendrá sentido.
4) Plano 1 (X–Y): el “terreno de juego” principal
Es el plano por defecto en la mayoría de trabajos de fresado sobre la cara superior. Las trayectorias se describen en X–Y y la profundidad/seguridad se hacen con Z.
; --- Planeado + patrón de taladros en Plano 1 (X–Y) ---
; Herramienta T1 planeado
TOOL CALL 1 Z S2800 F1200
L Z+100 R0 FMAX
M3 M8
; Ejemplo de planeado (ciclo según versión)
CYCL DEF 232 FACE MILLING ~
Q389=+120 ; largo
Q390=+80 ; ancho
Q391=+0.5 ; profundidad
Q200=+2 ; R
Q206=+1200
CYCL CALL
L Z+100 R0 FMAX M9
; Taladrado patrón 3×2
TOOL CALL 2 Z S3200 F240
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2
Q201=-10
Q206=+240
L X+20 Y+20
L X+60 Y+20
L X+100 Y+20
L X+20 Y+50
L X+60 Y+50
L X+100 Y+50
CYCL CALL
L Z+100 R0 FMAX M9
Claves: R baja (Q200=2–3), orden de puntos para minimizar recorridos y arcos G02/G03 equivalentes en Heidenhain definidos en el plano X–Y.
5) Plano 2 (Y–Z): mecanizado “de canto” en el lateral
Cuando trabajas en el lateral (ranuras verticales, cajeras en el canto, arcos en Y–Z), te conviene el Plano 2. Aquí la trayectoria 2D vive en Y–Z y el eje de herramienta pasa a ser X (acercamiento/retract).
; --- Ranura en el lateral usando Plano 2 (Y–Z) ---
; (Escuadra o volteo para exponer el canto)
TOOL CALL 3 Z S2500 F600
L X+100 Y+0 Z+0 R0 FMAX ; Acerca en X (eje de herramienta)
; Activar trabajo en el lateral: operaciones en Y–Z
; Contorneado 2D en YZ (sintaxis aproximada de líneas/arcos):
L Y+10 Z-5 F300
L Y+60
; Arco en plano YZ (centros/param según versión)
; L... (interpolación de arco en YZ) ...
L Y+10 Z-5
L X+120 R0 FMAX ; Retirada por X
M9
Consejo: si vas a taladrar en el lateral, define el ciclo con R respecto al lateral y verifica que la profundidad (Q201) sea coherente con el nuevo plano y con el cero de esa cara.
6) Plano 3 (Z–X): el otro lateral (simétrico al Plano 2)
Úsalo para la cara opuesta o para orientar un arco/contorno cuya geometría viva naturalmente en Z–X. El eje de herramienta será Y.
; --- Contorno en el lateral opuesto (Plano 3: Z–X) ---
TOOL CALL 4 Z S2600 F650
L Y+100 R0 FMAX ; Acerca por Y (eje de herramienta)
; Trayectoria 2D en ZX
L Z-4 X+10 F300
; Arco/segmentos en ZX según geometría
; L... (interpolación de arco en ZX) ...
L Z-4 X+80
L Y+120 R0 FMAX ; Retirada por Y
M9
Truco: alternar Plano 2 y 3 te permite mecanizar laterales opuestos sin “forzar” geometrías. Añade comentarios para recordar cuál es el eje de herramienta en cada caso.
7) 3+2 (posicionado) con PLANE/ROT: trabajar “como 3 ejes” en cualquier orientación
En equipos con 4º/5º eje, puedes posicionar la pieza/cabezal y, mediante funciones tipo PLANE/ROT (según familia/opciones), establecer un plano de trabajo orientado. Después programas como si fuera 3 ejes en ese plano.
; --- Esquema didáctico: orienta y mecaniza como 3 ejes ---
; Orientación del plano (ejemplo) — la sintaxis concreta depende de la versión
; PLANE SPATIAL ... (o PLANE AXIAL / PLANE ANGLE / ROT ...)
; ... definir ángulos A/B/C u orientación de cara ...
; A partir de aquí, las trayectorias 2D se interpretan en ese plano orientado.
; Operaciones (taladros/contornos) como si fuera el Plano 1 “inclinado”.
; Al terminar:
; PLANE RESET (o ROT OFF) para volver a la orientación base.
Ventaja: piezas multi-cara con una sola amarre, menos errores al calcular normales y menos “manualidades” con coordenadas.
8) Coordenadas, ciclos y cambio de plano: cómo combinarlos sin errores
- R de ciclos (Q200): mantenla baja también en laterales; no hace falta volver “al techo” tras cada punto.
- Profundidad (Q201): verifica signo y referencia (¿cara superior o lateral?). Añade margen en ciegos.
- Secuencia lógica: aproxima por el eje de herramienta del plano activo (X para YZ, Y para ZX) y usa una altura segura antes de cambiar de plano.
- Arcos: si recibes alarmas, revisa que el arco se ha definido en el plano correcto (puntos finales compatibles con el radio/centro).
- Simulación: comprueba que BLK cubre el volumen desde la nueva perspectiva para ver arranque real.
9) Ejemplo “multi-cara” (cara superior + lateral) paso a paso
; --- Estado base y BLK ---
; DATUM y BLK ya definidos
; Cara superior (Plano 1: XY) — planeado + taladros
TOOL CALL 1 Z S2800 F1200
L Z+100 R0 FMAX M3 M8
CYCL DEF 232 FACE MILLING ~
Q389=+120
Q390=+80
Q391=+0.5
Q200=+2
Q206=+1200
CYCL CALL
L Z+100 R0 FMAX M9
TOOL CALL 2 Z S3200 F240
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2
Q201=-10
Q206=+240
L X+20 Y+20
L X+60 Y+20
CYCL CALL
L Z+100 R0 FMAX M9
; Lateral (Plano 2: YZ) — ranura vertical
TOOL CALL 3 Z S2500 F600
; acercamiento por X (eje de herramienta en Plano 2)
L X+95 R0 FMAX
L Y+10 Z-5 F300
L Y+60
; ... resto del contorno en YZ ...
L X+120 R0 FMAX
M9
Lecciones: antes de ir al lateral, retira en seguro por el eje de herramienta del nuevo plano; define las trayectorias en el par de ejes correcto; controla R y orden para recortar minutos.
10) Errores frecuentes (y su solución) al cambiar de plano
| Síntoma | Causa probable | Solución |
|---|---|---|
| Alarma en arcos | Arco definido en plano equivocado o puntos imposibles | Revisa el plano activo y redefine el arco en el par de ejes correcto |
| Taladros “en el aire” | Q201 o R referidos a la cara anterior | Reajusta Q200/Q201 al nuevo plano; verifica el cero de esa cara |
| Golpe en retirada | Retiro por eje incorrecto | Recuerda: el eje de herramienta es el fuera del plano (X en YZ, Y en ZX) |
| Simulación sin viruta | BLK mal dimensionado u orientado | Ajusta BLK para cubrir el volumen visto desde la nueva cara |
| Tiempo excesivo | R alto o orden de puntos ineficiente | Baja R a 2–3 mm, optimiza orden (fila/serpiente/polar) |
11) Plantillas “listas para copiar”
11.1 Taladrado en Plano 1 (XY) + patrón incremental
TOOL CALL 2 Z S3200 F240
L Z+50 R0 FMAX M8
CYCL DEF 200 DRILLING ~
Q200=+2
Q201=-10
Q206=+240
L X+20 Y+20 Z+5
CYCL CALL
; ... (incremental X +40) ...
CYCL CALL
; ... (incremental Y +30, X -40) ...
CYCL CALL
L Z+100 R0 FMAX M9
11.2 Contorneado lateral en Plano 2 (YZ)
TOOL CALL 3 Z S2600 F600
L X+90 R0 FMAX ; eje de herramienta = X
; Trayectoria en YZ
L Y+10 Z-4 F300
; ... contorno/ranura/arc en YZ ...
L X+120 R0 FMAX
M9
11.3 Contorneado lateral en Plano 3 (ZX)
TOOL CALL 4 Z S2600 F600
L Y+90 R0 FMAX ; eje de herramienta = Y
; Trayectoria en ZX
L Z-4 X+10 F300
; ... contorno/arc en ZX ...
L Y+120 R0 FMAX
M9
12) Productividad: cómo recortar minutos usando los planos
- Agrupa por plano y por herramienta: evita cambios y reposicionamientos innecesarios.
- R bajas (Q200=2–3) con retractos cortos y orden de puntos óptimo.
- Patrones incrementales o polares según geometría: menos líneas y menos riesgo de error.
- 3+2 con PLANE/ROT si tienes 4º/5º: mecaniza múltiples caras “como 3 ejes”.
Si quieres convertir esto en estándar de taller con checklists y plantillas, lo vemos en el curso de Heidenhain.
13) Itinerario 30/60/90 para dominar los planes 1/2/3
0–30 días (fundamentos): practica Plano 1 con planeado + taladros; entiende R/Q201 y BLK. Ensaya un contorno simple con arco.
31–60 días (laterales): mecaniza una ranura en Plano 2 y otra en Plano 3. Ajusta acercamientos por el eje de herramienta correcto y valida arcos en YZ/ZX.
61–90 días (3+2 y patrones): introduce PLANE/ROT para mecanizar otra cara “como 3 ejes”, y combina con patrones incrementales/polares. Cronometra el ahorro real frente a tu flujo anterior.
14) FAQ rápidas
¿Plano 1 siempre es XY? En fresado estándar, sí: es el plano natural de trabajo sobre la cara superior. Los otros planos corresponden a los laterales.
¿Cómo sé cuál es el eje de herramienta? En cada plano, el eje fuera del par (XY/ YZ/ ZX) actúa como eje de herramienta (aproximación, profundidad, retirada).
¿Y si no tengo PLANE/ROT? Puedes trabajar laterales con escuadras/volteo y usar Plano 2/3; si tu control admite transformaciones, te simplifica la vida.
15) Conclusión y siguiente paso
Dominar los planos 1, 2 y 3 en Heidenhain te permite programar con geometrías limpias, sin “forzar” arcos ni contornos en ejes que no tocan, evitar alarmas y reducir líneas. Combinado con BLK fiel, R optimizada y una secuencia de puntos lógica, verás mejoras claras en tiempo y calidad.
Acción hoy: toma tu última pieza multi-cara, separa operaciones por plano, añade acercamientos por el eje de herramienta correcto y documenta la mejora de tiempos. Si te interesa llevarlo a 3+2, arranca con una orientación PLANE y valida en simulación.
